РН-55 - Реле сдвига фаз
|
Реле РН 55 применяются в схемах автоматического повторного включения для линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие напряжения на линии и угол сдвига фаз между векторами напряжения на линии и на шинах станции или подстанции. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле виброустойчиво при воздействии вибрационной нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 10 до 100 Гц. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. |
Технические данные
Таблица 1
| Тип | Номинальное напряжение, В | Уставка срабатывания на угол сдвига фаз между напряжениями, Град | Номинальная частота, Гц | Коэффициент возврата, не менее | |
| первой цепи | второй цепи | ||||
| РН 55/90 | 60 | 30 | 20 - 40 | 50 или 60 | 0,8 |
| РН 55/120 | 60 | 60 | |||
| РН 55/130 | 100 | 30 | |||
| РН 55/160 | 100 | 60 | |||
| РН 55/200 | 100 | 100 | |||
| Класс точности реле | 10 |
| Контакты реле: |
1 замыкающий, 1 размыкающий |
| Длительно допустимое напряжение Uном, % | 110 |
| Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А: | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА |
60 300 |
| Коммутационная износостойкость, циклы ВО | 800 |
| Потребляемая мощность каждой цепи реле при номинальном напряжении и угле сдвига фаз векторов напряжения, равном нулю, ВА, не более | 6,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом или шпилькой) |

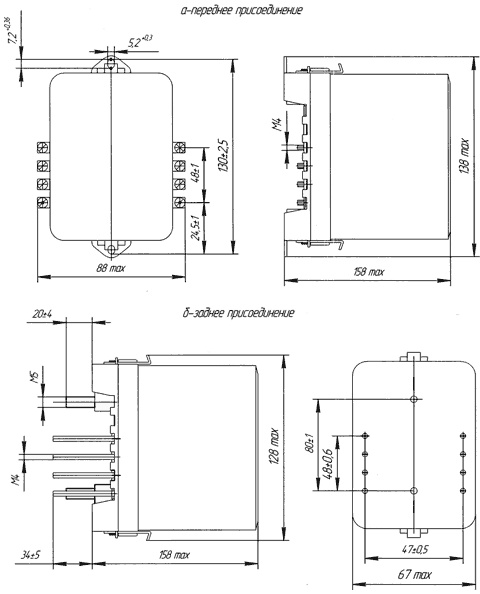

| Габаритные размеры, мм, не более | 67 х 128 х 158 |
| Масса реле, кг, не более | 0,85 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РН 55/Х Х4
Р - реле;
Н - напряжения;
55 - номер разработки;
Х - трехзначное или двухзначное число (90, 120, 130, 160, 200 - сумма номинальных напряжений цепей обмоток реле);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-523.146-75
При заказе необходимо указать
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
